SSD-485 제어시스템 | 방화댐퍼 핵심기술

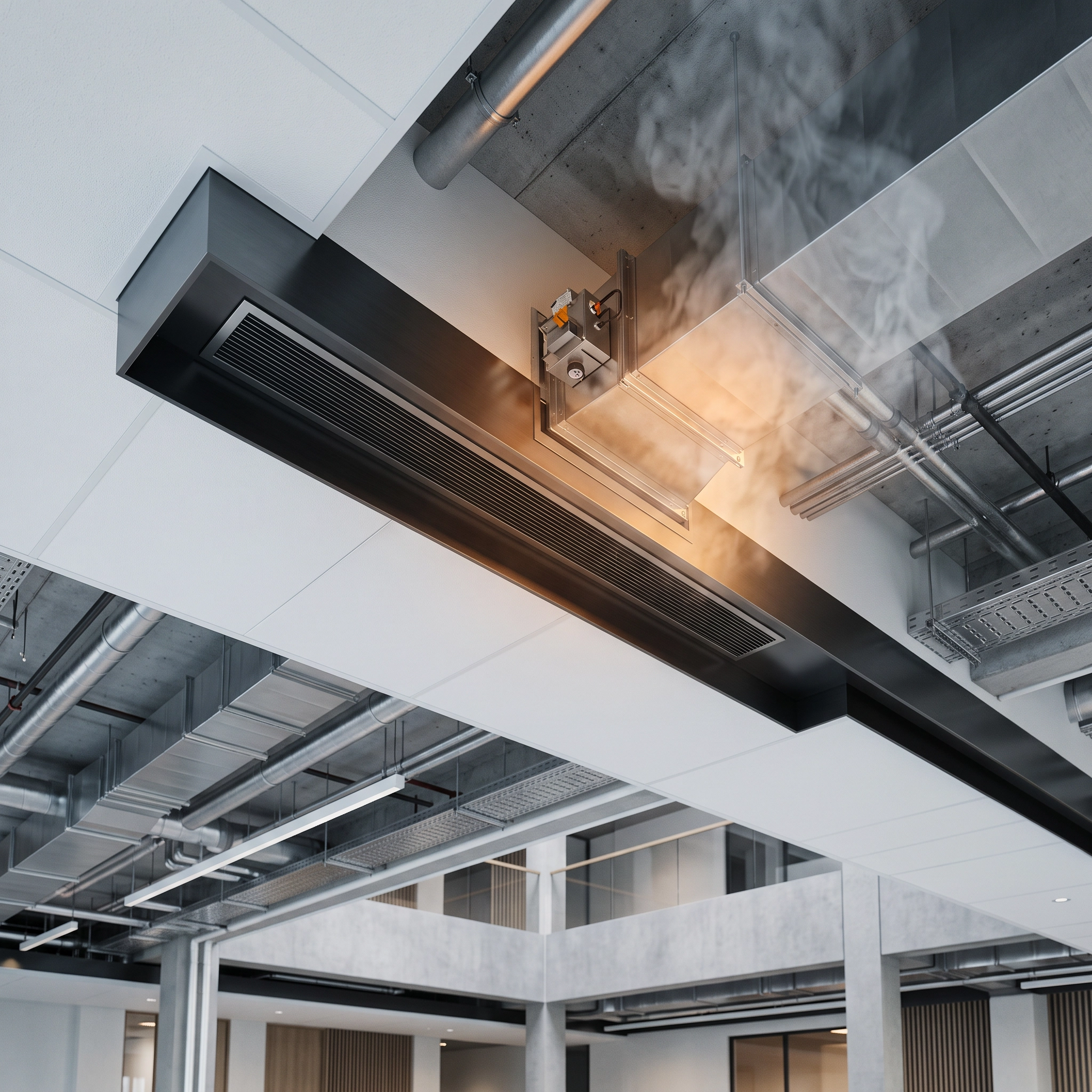

연기·열 복합 감지

단일 조건이 아닌 복합적인 화재 신호를 기반으로 방화댐퍼의 작동 조건을 안정적으로 판단합니다.

Fail-Safe 안전 설계

전원 또는 제어 시스템에 이상이 발생하더라도 댐퍼가 안전 상태를 유지합니다.

다양한 전원 대응

24V AC, 24V DC, 220V AC 등 현장의 다양한 제어 환경에 유연하게 대응합니다.

현장 맞춤 제어

건물과 설비의 운용 조건을 고려해 현장에 필요한 제어 방식을 구성합니다.

Field Device

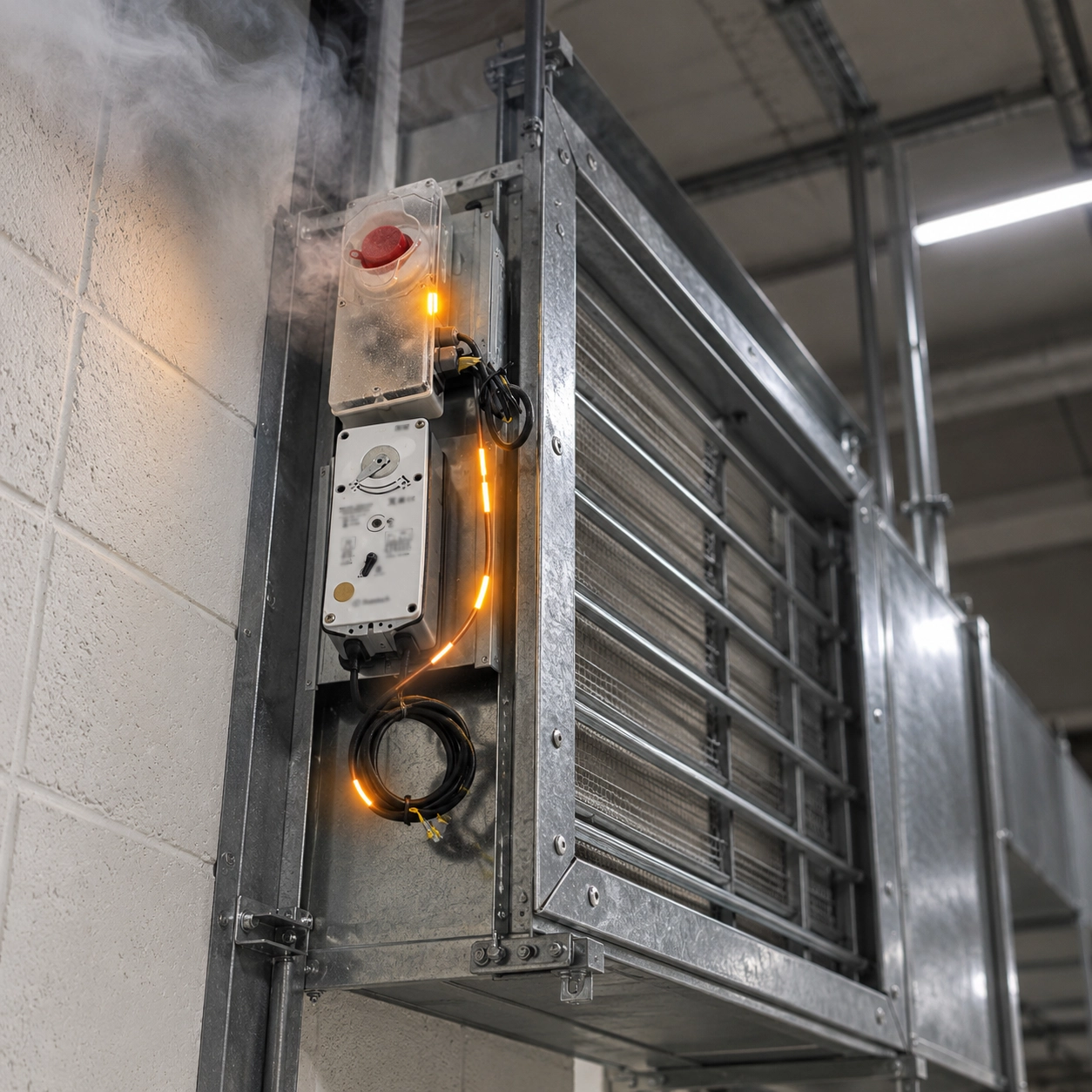

방화댐퍼 #1

댐퍼 본체
+ 댐퍼구동기

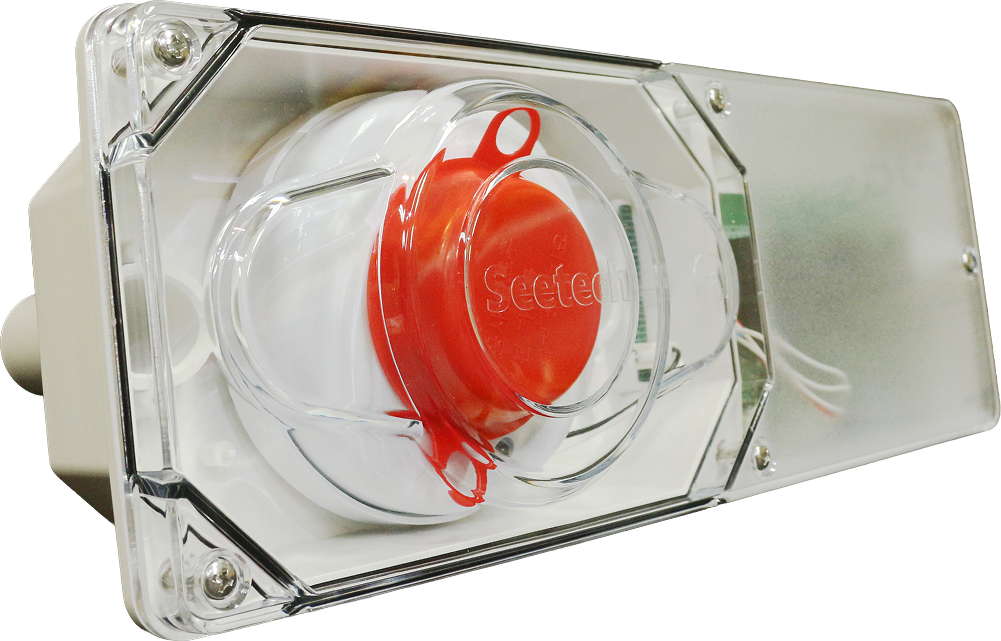

SSD-485 제어기

방화댐퍼 #2

댐퍼 본체
+ 댐퍼구동기

SSD-485 제어기

최대 40대 (통신 라인당)

››› RS-485 / Modbus 제어 네트워크 ‹‹‹

자동제어 연동

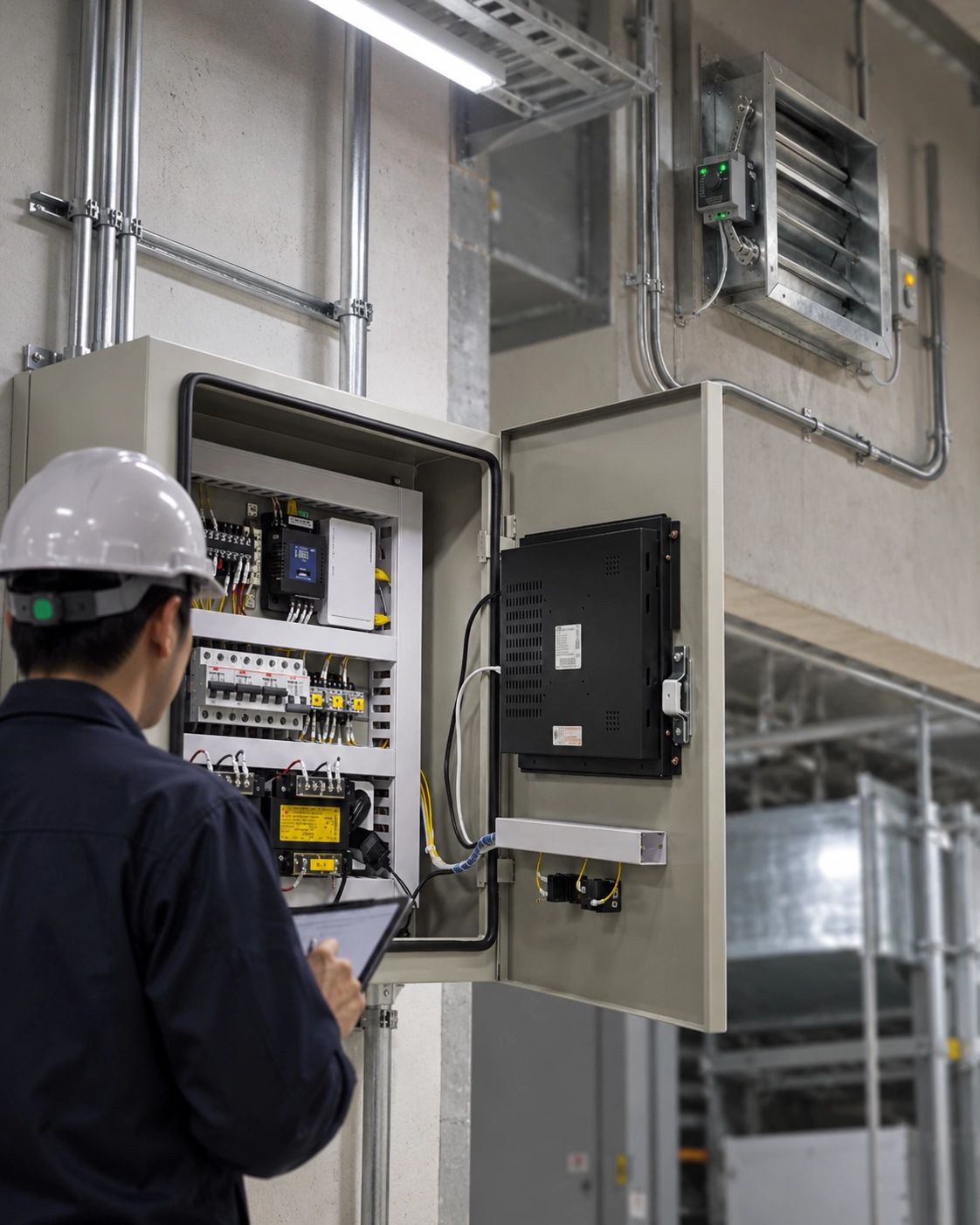

현장제어반 (터치패널)

로컬 · 중앙 제어 / 그룹 일괄 동작
알림 · 관제 리포트

상위 시스템 연동

BMS / HMI

빌딩자동제어

BEMS / PLC

에너지 관리

SPLC 전용감시반

방화댐퍼 전용

수동 · 휀 연동

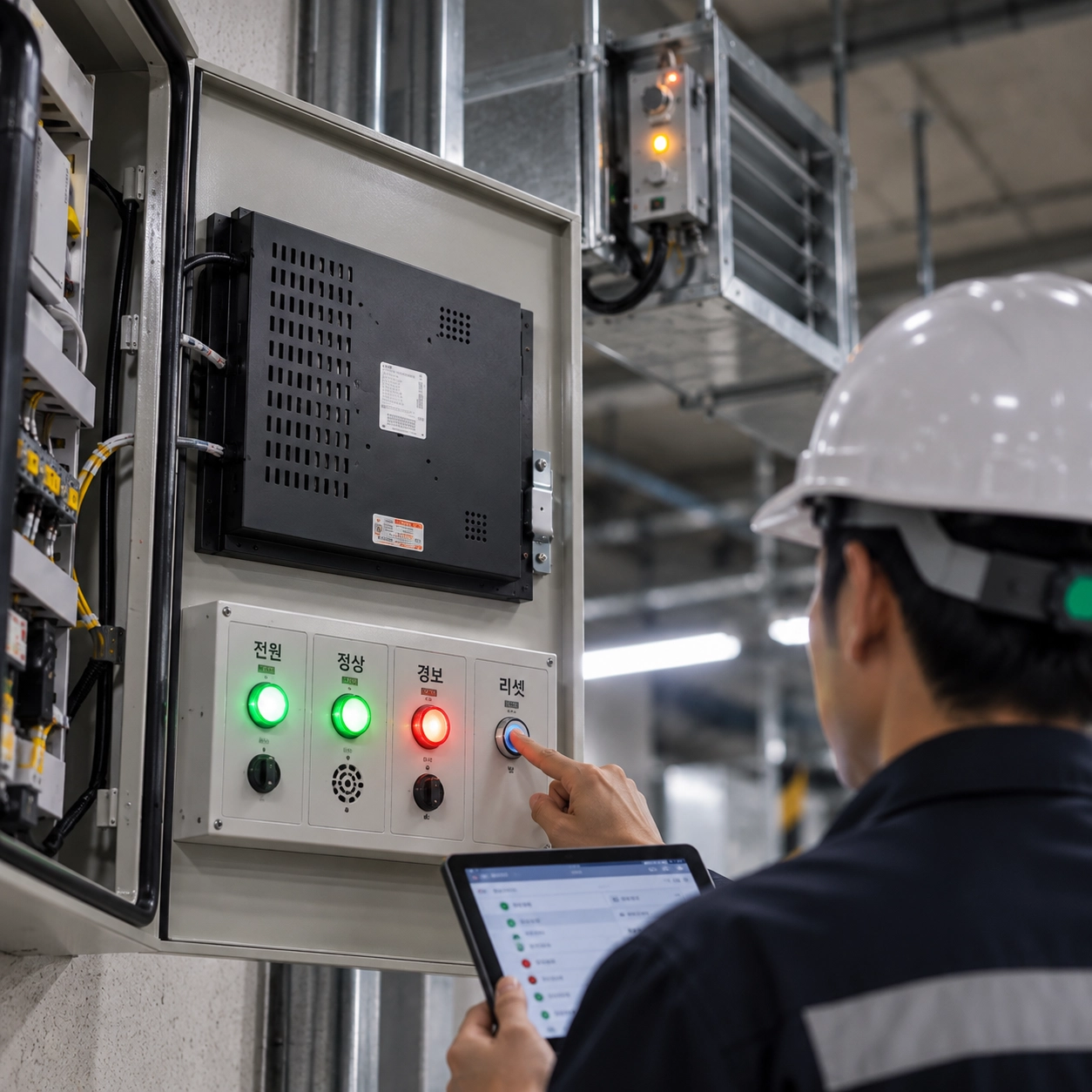

수동조작반 SCP

SCP-10W · 10J · 10B
제어기와 1:1 감시 · 강제 열림/닫힘

방화댐퍼 연동 제어

휀 전원제어반

댐퍼 기동 60초 후 휀 기동
덕트 손상 방지

휀 (FAN)

방재 연동

화재수신반

접점 연동 · 알람

접점 신호 → SSD-485 / 현장제어반

통신 · 접점 겸용

상위 시스템이 없는 현장도 수동조작반으로 감시·제어 체계 구성 가능

시공 편의 · 납기

제어기–댐퍼모터 결선 사전 설치 공급(선택 주문) · 발주 후 7영업일 현장 상차도

RS-485 / Modbus 통신 (1 라인 최대 40대) 화재수신반 접점 신호 현장제어반 — 로컬 / 중앙 겸용
